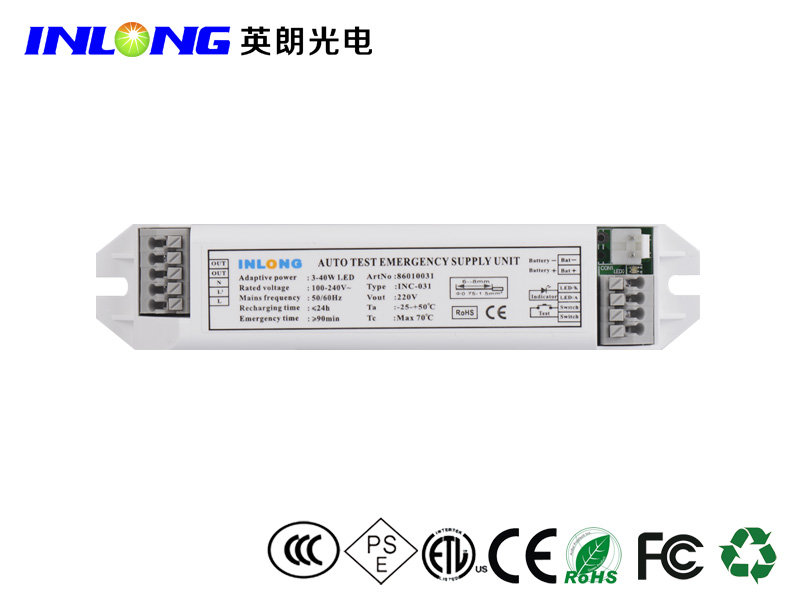

LED燈管應急電源

3-40W LED應急電源   T8燈管應急電源 帶自檢LED應急電源

LED燈管專用應急電源，體積小，可直接安裝在LED燈管支架中，I級阻燃外殼

此款應急電源支持過放保護，過充保護，過載保護，內置自動檢測功能

光照穩定，轉換效率高達95%

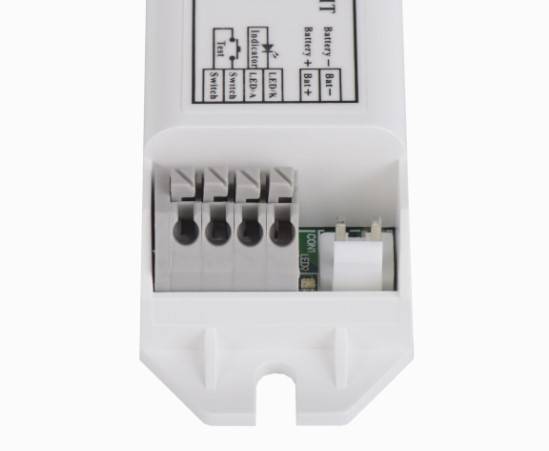

應急電源使用 UL認證插拔端子，方便安裝和拆卸

使用紅寶石和黑金剛電解電容，保證了電源的品質和壽命

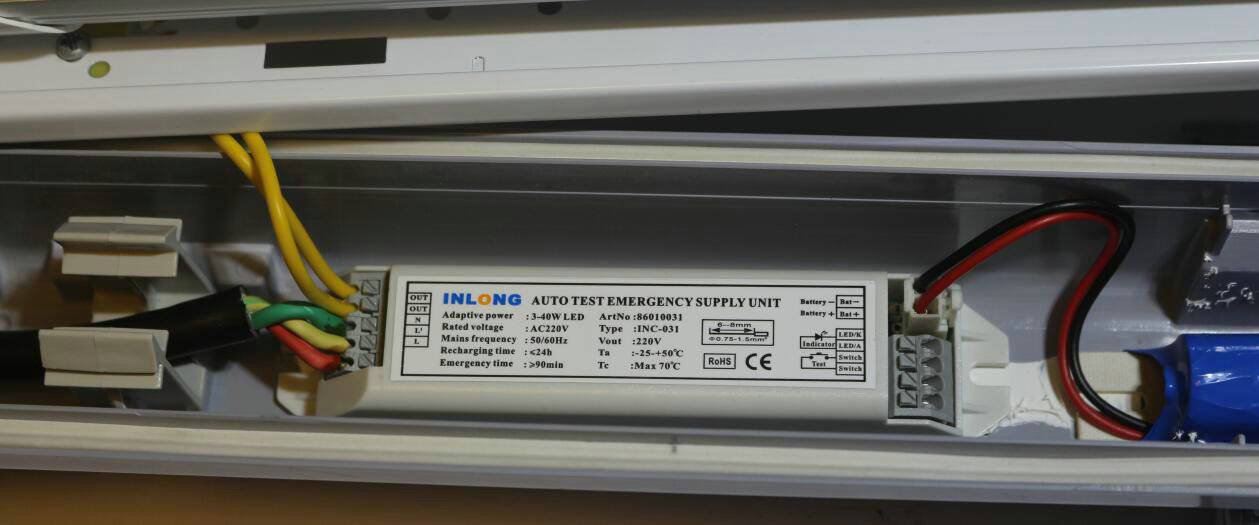

可直接安裝在燈管支架內部

【應急電源特點】

●  適用于 LED 燈管、吸頂燈等具有內置驅動的LED燈具

●  內置自檢功能，月檢、年檢

●  燈開路及無負載自動關閉保護

●  高效率低溫升長使用壽命≥50000 小時

●  可選應急時降功率運行延長應急照明時間

●  可選外置測試開關（兼容手控應急開關）

●  可選外接兩腳三色應急管理系統狀態指示燈

●  可選簡易的自動應急模式和手控應急模式

●  內置優秀的電池管理系統

●  后備電池類型 鎳鎘、鎳氫，鋰電可選

●  高精度電池過充電、過放電保護

●  電池組故障監測

●  應急轉換采用專利控制電路,轉換迅速,光照度穩定,逆變轉換效率高

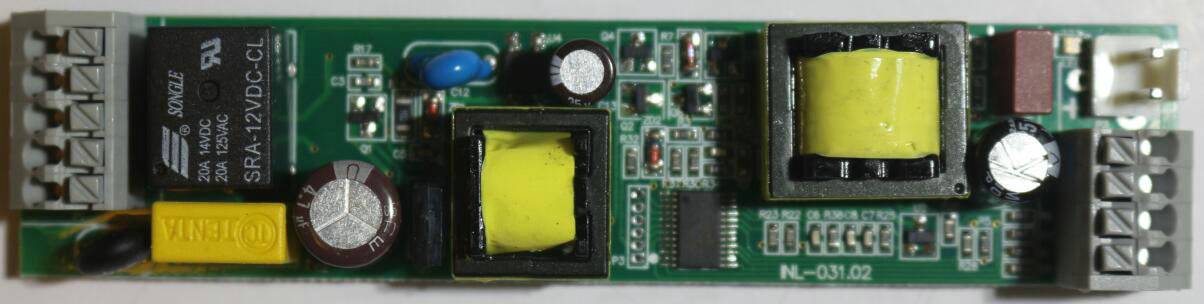

●  SMT 貼片工藝保證每個產品的優良性能

●  產品體積小,結構簡單,安裝維護方便

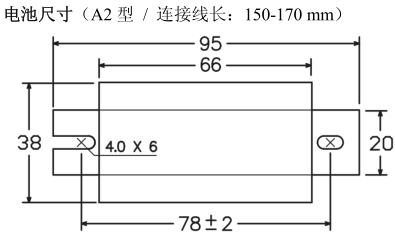

【 電池組】

●  耐高溫電池

●  鎳鎘，鎳氫，鋰電可選

●  電池組容量依據應急時間可選

●  電池接線端采用簡易的接插件連接

【應急電源 技術數據】

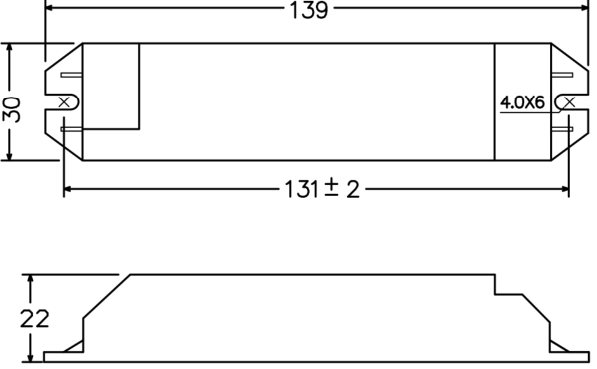

  【 應急電源 外觀尺寸】（單位：mm）

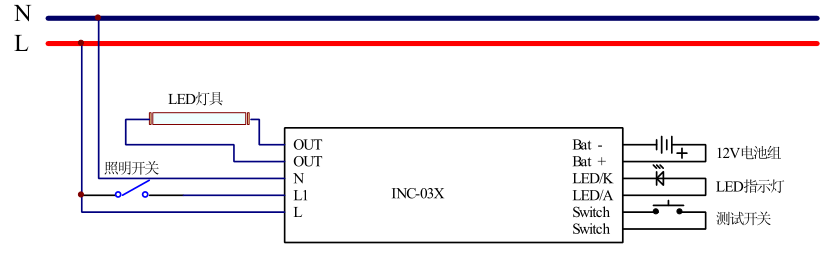

【應急電源 接線圖】

  【連接線類型及截面積】

使用單芯線或多股絞合線，截面 0.75mm2-1.5mm2的銅芯線布線。線端剝開 6-8mm 的裸線（下圖），確保完好的接入本應急電源控制裝置的接線端子并壓緊。

 【布線注意事項】

功率 LED 的連接線會增加損耗應盡量短些，推薦LED燈的連線使用小于 3 米的銅芯線連接。指示燈及測試按鈕的連線應小于 1 米。墻壁照明開關(L 和 L1 之間)，其布線時須在同一相線上，布線距離應小于 100 米。推薦使用小于 50 米的銅芯線連接。為安全的使用本控制裝置及避免損壞本控制裝置，請勿將兩路相線接入本控制器。LED 光源為有極性光源，請勿將極性接錯，以免導致故障及額外的損失。為正確安全的使用本控制裝置，請嚴格按照LED應急電源接線圖正確接線

 【安裝推薦】

此款應急電源擁有良好的熱處理單元，為保證產品性能、可靠性及使用壽命，應使此款應急電源擁有良好的散熱條件及使用環境。為確保良好的散熱，應使本產品的底部良好的安裝在金屬板上或遠離發熱源，使本產品工作環境溫度控制在允許的范圍內

【電磁干擾】

● 不要將應急電源輸入線和燈連接線交叉布線。

● 盡量不要將應急電源輸入線和LED燈連接線長距離平行布線，平行布線時應留 5-10cm 的距離。

● 不要將應急電源輸入線太貼近本控制裝置。

● 彎曲LED燈連接線。

● 縮短應急電源輸入線到本控制裝置的連線距離。

● 并聯多個運行時應使應急電源輸入線和LED燈的連接線盡可能短。

【 建議】

● 當應急光源壽命終結更換光源時，請關斷市電電源后進行操作。

● 如果長期無LED燈及溫度過高時請關閉應急電源

 【 警告】

● 請勿在易燃易爆環境中安裝使用本產品！

按此款應急電源接線圖正確接完所有連接線。然后接入正常電源，此時控制裝置開始工作。狀態及控制如下：

 指示燈

【 蜂鳴器】

LED應急電源自檢功能月檢、年檢失敗時聲報警，有需要時可外接

【測試開關】

注①：模擬月/年檢狀態下，再次按下測試開關，取消模擬自檢功能。月檢/年檢狀態下無效。

注②：(手動應急控制）須電池組有正常的電量和市電觸發后有效。

注③：此時②（手動應急控制）不再有效，直到有市電觸發后復位

【照明 開關】

照明開關接于 L，L1 之間（見接線圖）且為同一相線。當工作于主電狀態，照明開關控制燈的點亮或熄滅。斷電應急狀態時照明開關無效。

【異常保護】

應急模式當輸出端無燈接入或是開路（電壓>54V）,短路（電壓小于 3V）狀態，經過內部電路監測 5 秒鐘后關閉電池放電輸出。

【維護】

應急電源配套電池在出廠時處于待充電狀態。在使用前須先進行充電，充電時間<24h，為保證使用效果請充放電二個循環以上，電池能達到最佳狀態。如遇LED燈具不亮，請檢查線路、光源是否正常或置于LED燈具內的保險絲是否完好，然后檢查電池組是否充好電。如光源老化或損壞請更換同型號光源，更換時請斷開電源，以免發生事故。當控制裝置充放電次數超過 500 次或三年或電池容量明顯降低時，需更換同型號電池組。更換時切勿將電池組正負極接反。

當控制裝置使用一年左右時，應進行檢查。檢查連接線、燈泡、電池等是否正常。

當控制裝置發生故障不能正常工作時，須專業人員進行拆換安裝。

存放

當產品長期不用時請定期將電池充分放電后，再充電 3—4 小時后斷開電池及負載 放于干燥、無酸性等腐蝕氣體接觸的場所。

存儲環境：

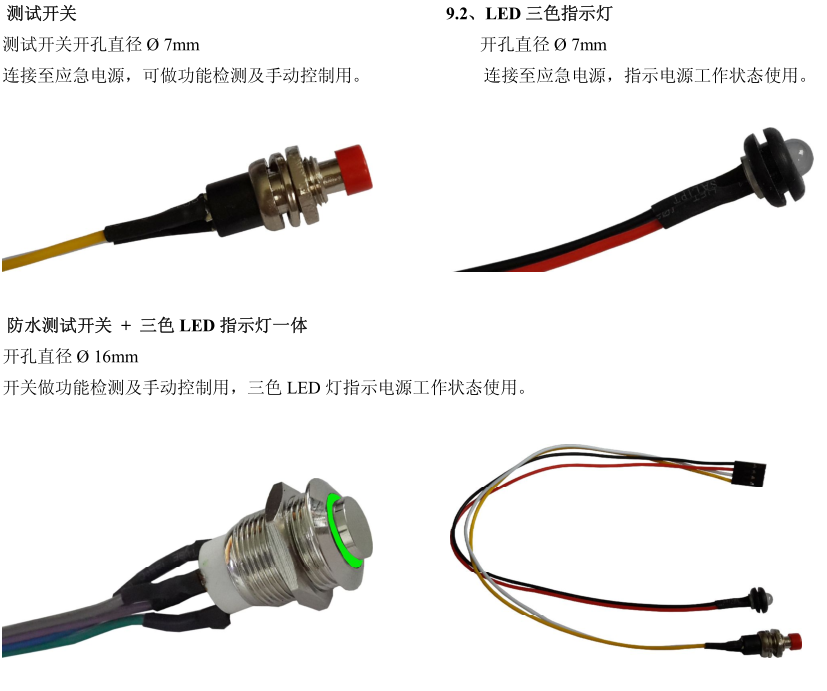

可選配件
